航天项目案例一

发表时间:2023-08-29 作者:admin 阅读数:159

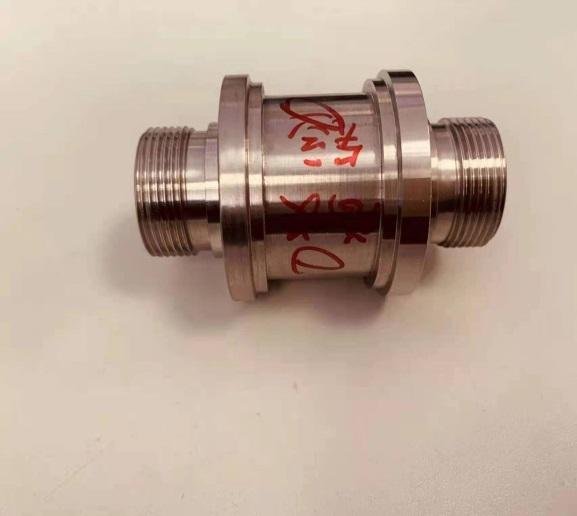

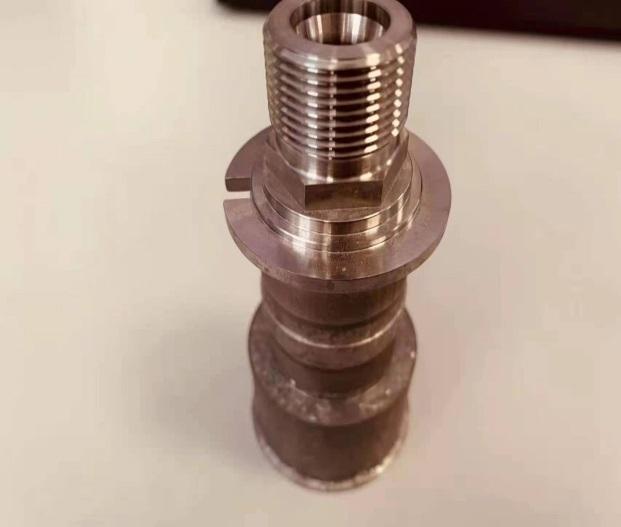

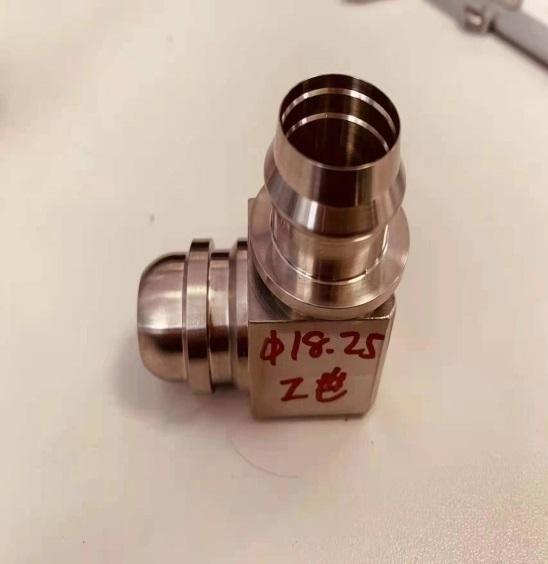

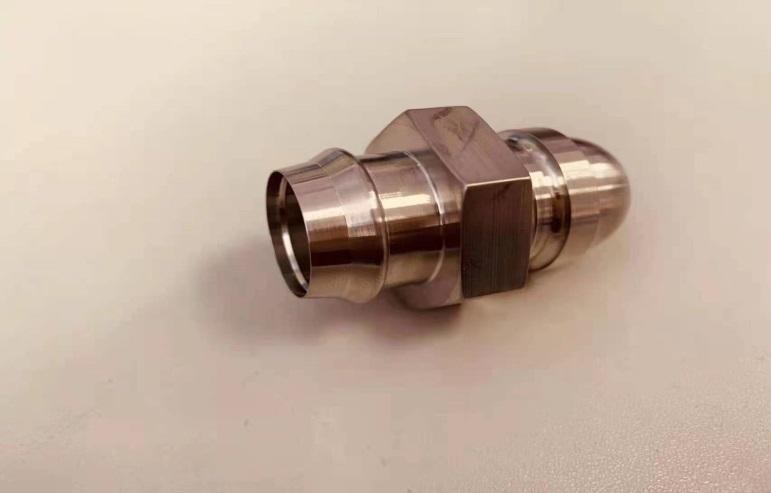

该航天客户(注:保密需要不便提供)是从我们老客户中航某公司内部交流时看到我们测量设备在生产一线应用的不错,品控方面很是方便,所以便从中航找到我们的联系方式并与我们取得联系,并发出如下几种柱状批量零部件(民品),提出自动检测及分选与人工手动上下料的要求。

接到客户的要求后,我司快速反应抽出3名工程技术人员(业务、软件及电控各抽出1人)组成攻关组,针对客户的要求最短时间内拿出可靠方案与该单位进行沟通交流,该单位收到我们的三维示意图及方案参数及乎同时出具三维仿真动画,客户看到我们的方案及仿真后对我们只有两个字评价“专业”,后又深入交流最终签订如下技术协议:



ECI120自动检测与筛选系统方案技术协议


需方(以下简称“甲方”):航天

供方(以下简称“乙方”):西安艾美科光电科技有限公司


甲乙双方就自动检测与筛选系统方案(合同编号:                )。经双方充分协商,订立本技术协议,作为设备采购合同的附件,以便双方共同遵守。具体内容如下:


一、概述:

乙方为甲方提供的 ECI120是一款完全拥有自主知识产权的大视场快速检测系统的非接触式测量产品,高速度、高效、操作简单方便是这款产品的显著特点。主要针对厚度较小的工件件进行测量,能方便、高效、快捷地测量工件的工件的点、线、圆、弧,以及它们组成的角度、距离及简易的形位工差。测量结果可方便进行保存、调用、输出打印报表。既可以人工半自动快速测量,也可以全自动上料检测与分选。

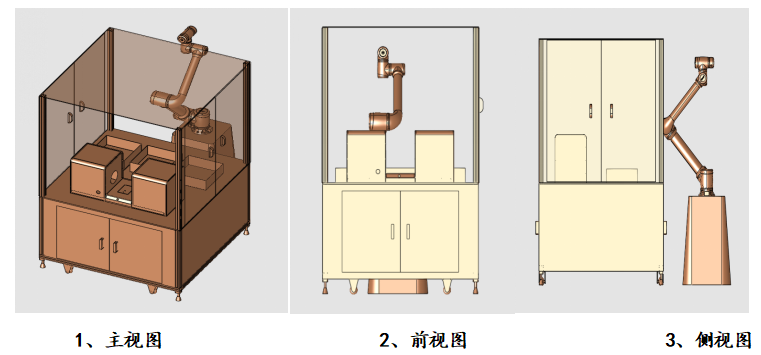

二、产品外观图:


三、性能特点:

1) 大视野整体成像,一键测量或自动上料检测与分选;

2) 超大景深,无需调焦;

3) 无需夹具定位工件,可任意摆放;

4) 操作简便,只需按一键即可实现单/多件测量;

5) 高精度,还原真实尺寸;

6) 内置spc数据统计分析;

7) excel格式报表输出;

8) 快速,10倍于传统测量仪器;

9) 消除人为误差。

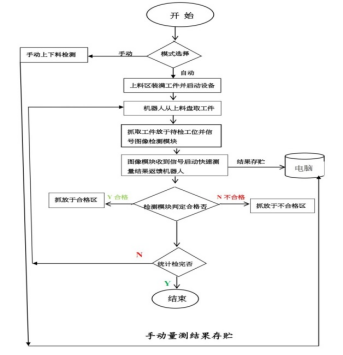

 四、系统逻辑流程图


 五、技术参数及标配清单

序号

技术参数


序号

标配清单

1

量   程

长轴:120mm,短轴80mm

1

ECI120主机

1套

2

重复精度

≤0.005MM

2

电脑系统

1套

3

相    机

2000万相素相机

3

针规

1支

4

光源系统

LED阵列冷光源

4

加密锁与说明书

各1份

5

速   度

≤2秒(放置检位出结果时间)

5

合格证与保修卡

各1份

6

镜    头

双远心镜头

6

协作机器人

1套

7

测检速度

1.5pcs/m(自动) 25pcs/m(手动)


7

校块

1块

8

总功率

15KW


8

赠送一种料盘

4支

9

外观尺寸

L*W*H:1800*1200*2100(mm)



以下空白




六、测量软件功能

可进行测量设置的件数

≤100件

基本几何元素测量功能

点、线、圆、圆弧、椭圆(备注:均可手动测量与自动去毛边测量)

中点 、 交点、凸起点

线

中线、垂线、平行线、切线、点通过线、近似直线

两线切圆、中间圆、近似圆、辅助圆

圆弧

两交线与圆交、线与圆交、点、两线及角度

距离

点、线、圆、圆弧、椭圆之间任意组合

角度

两线组合角度

构造函数功有

已测出数据(注含基本元素与构造结果)任意结合来构造出图纸所求要求的结果

几何公差

形状公差

直线度

姿态公差

直角度、 平行度、垂直度

位置公差

 同心度

SPC编程测量功

座标系变换

公差批量设置

数据统计分析

七、验收方法

设备摆放到客户现场,恒温在(20±5℃)、2℃/8hrs的温度梯度之内,在视场内(注:边缘除外)用所带针规测量直径,所测重复精度≤0.005MM之内方可通过验收。

八、设备环境要求

电源:220V±10%;50Hz±1Hz。

环境范围:20±5℃

相对湿度:20%~75%

九、其他

本协议自签字盖章起生效。本协议一式2份,供需双方各持1份,与设备购销合同具有同等法律效力。

甲方(盖章):航天公司        乙方(盖章):西安艾美科光电科技有限公司

甲方代表:                         乙方代表:

日期:

2022年 8月 11日

日期:

 2022 年8 月11日

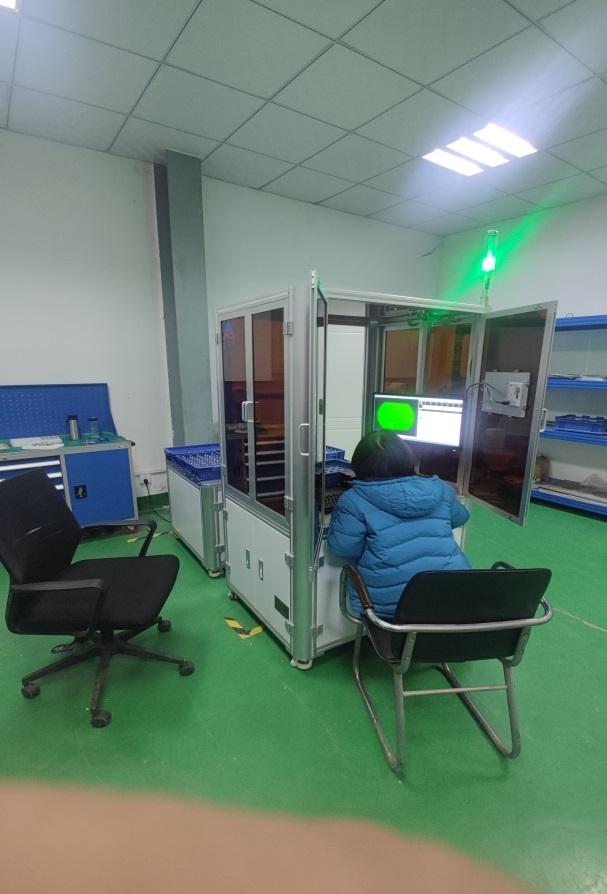

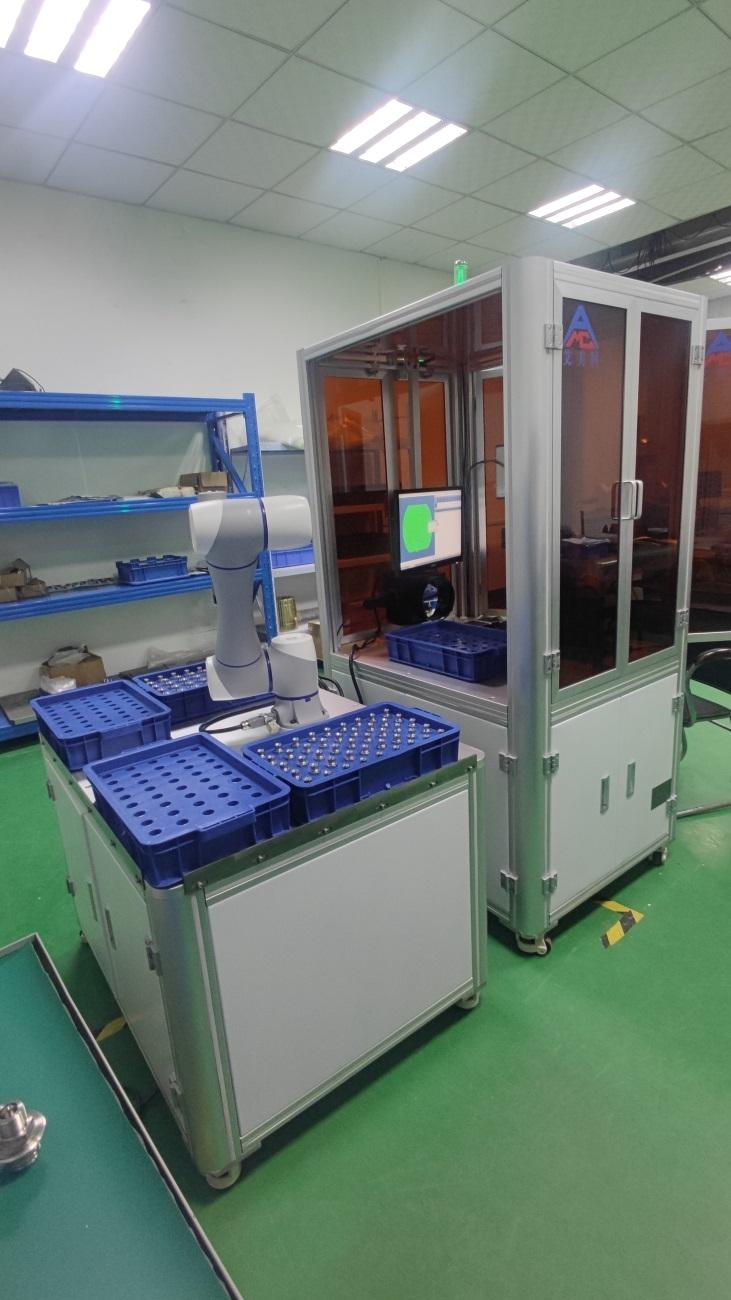

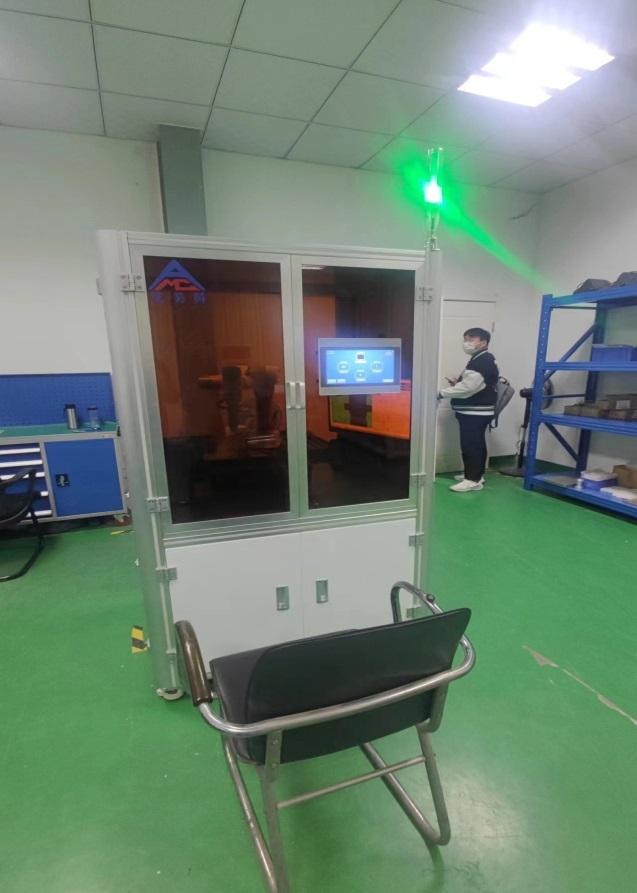

2个月后设备顺利投入客户现场,真正实现黑灯工厂状态下大批量的自动上料分检与人工小批量单检的灵活搭配,为客户产品质量把关护航。
