DMC系列三坐标测量机
DMC系列三坐标测量机

产品简介:DMC系列三坐标测量机是艾美科推出的生产型最新一代三坐标测量机,采用国际先进的有限元分析方法设计的精密横梁技术,设计上采用刚性好、质量轻的全封闭框架移动桥式结构。配以国际知名品牌高性能三坐标专用···

立即订购

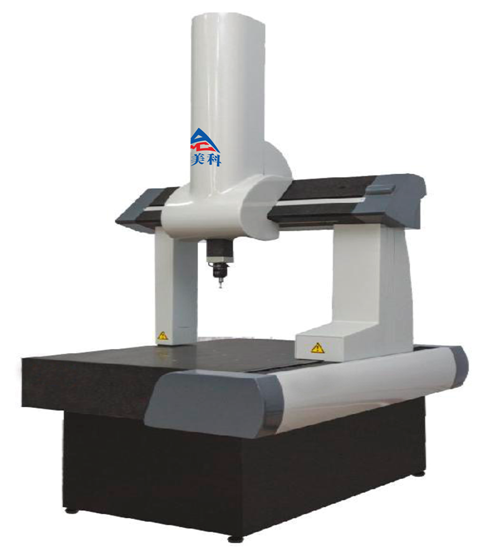

DMC系列三坐标测量机是艾美科推出的生产型最新一代三坐标测量机,采用国际先进的有限元分析方法设计的精密横梁技术,设计上采用刚性好、质量轻的全封闭框架移动桥式结构。配以国际知名品牌高性能三坐标专用控制系统及具有国际先进水平的DMIS测量软件包,使其成为同类机型中性价比相当高的产品。



性能特点:

1.     DMC系列测量机采用国际先进的有限元分析方法设计的精密矩形横梁技术,且矩形横梁采用四面环抱气浮轴承和风琴式防尘设计及技术特点。

2.   机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

3.    固定优质花岗岩工作台,使其具有承载能力强、装卸空间宽阔、便捷。

4.    Y向导轨采用燕尾式,定位精度高,稳定性能好。


5.    三轴采用优质花岗岩,热膨胀系数小,三轴具有相同的温度特性,因而具有良好的温度稳定性、抗实效变形能力,刚性好、动态几何误差变形小。

6.    三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨,轴承跨距大,抗角摆能力强,阻力小、无磨损、运动更平稳。

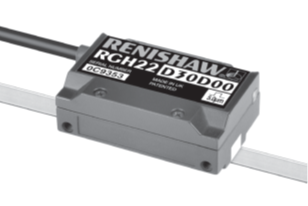

7.    采用国外进口反射式金属带状光栅计量系统,与大多数工件具有相近的热膨胀系数,确保了良好的重复精度。

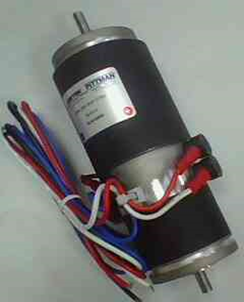

8.    传动系统采用国际知名品牌的高性能直流伺服电机、齿形带传动装置,确保传动更快捷、更精准、运动性能更佳。

9.    Z轴采用气缸平衡装置,极大的提高了Z轴的定位精度及稳定性。

10.  采用国际先进控制系统,具有先进的上下位机式的双计算机系统,从而极大地提高系统的可靠性和抗干扰能力,降低了维护成本。

11.   软件采用功能强大的DMIS测量软件包,其完善的测量功能和联机功能,为用户提供了完美的测量解决方案。



技术参数:

 型 号



参数

DMC686

DMC8106

DMC9158

DMC10128

DMC121510

DMC122010

量 程(mm)

600\800\600

800\1000\600

900\1500\800

1000\1200\800

1200\1500\1000

1200\2000\1000

外型尺寸(mm)

1492\2089\2626

1692\2289\3026

1692\2589\3026

1790\3230\3130

1990\2730\3530

1990\3230\3530

最大荷载 (Kg)

1100

1200

1600

2000

2000

2100

空气压力(Mpa)

≥0.42

示值误差(µm )

1.8   + 3.3 L/1000

精度指标(µm )

2.2   + 3.3 L/1000

2.5   + 3.3 L/1000

2.8   + 3.3 L/1000

3.0   + 3.3 L/1000

3.3   + 3.3 L/1000
