一、外观及简介：

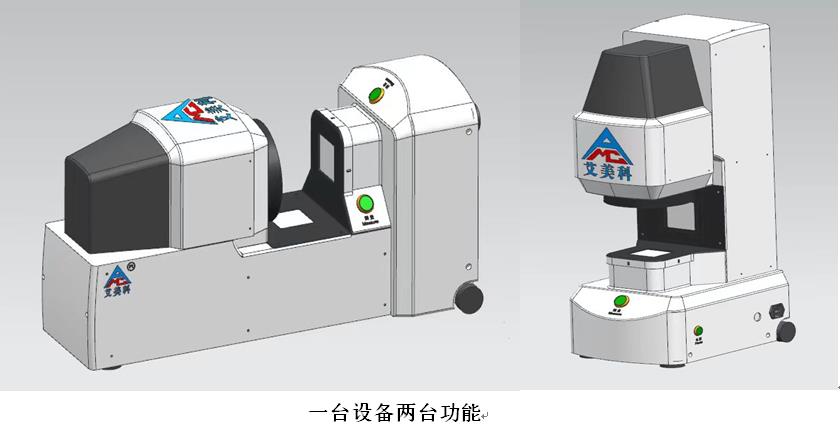

立卧两用一体机外观展示图
ECI60D是一款完全拥有自主知识产权大视场立卧两用快速检测系统的非接触式量测设备，高速度、高效、操作简单方便是这款产品的显著特点。主要针对较小的棒类及平面类零件进行测量，能方便、高效、快捷地测量工件的工件的点、线、圆、弧，以及它们组成的角度、距离及简易的形位工差。测量结果可方便进行保存、调用、输出打印报表。
二、性能特点：
1) 大视野整体成像，无需夹具定位零件软件能自动找正测量；
2) 立卧两用：一台投资两台的价值即超高性价比（注：国内首家）；
3) 快速，10倍于传统测量仪器；
4) 不但具有超大景深，而且支持程控调焦；
5) 操作简便，只需按一键或启用智能测不需按键即可实现单/多件测量；
6) excel格式报表输出，内置spc数据统计分析；
7) 消除人为误差。
三、技术参数及标配清单
序号 | 技术参数 | 序号 | 标配清单 | |||
1 | 长轴 | 60mm | 1 | ECI60D主机 | 1套 | |
2 | 重复精度 | ≤0.001MM | 2 | 电脑系统 | 1套 | |
3 | 精度 | ≤0.003MM | 3 | 针规 | 1支 | |
4 | 相 机 | 2000万相素相机 | 4 | 加密锁与说明书 | 各1份 | |
5 | 速 度 | ≤2秒 | 5 | 合格证与保修卡 | 各1份 | |
6 | 镜 头 | 双远心镜头 | 6 | 校正块 | 1块 | |
四、设备功能
基本几何元素测量功能 | 点、线、圆、圆弧、椭圆（备注：均可手动测量与自动去毛边测量） | |
构 造 测 量 功 能 | 点 | 中点 、 交点、凸起点 |
线 | 中线、垂线、平行线、切线、点通过线、近似直线 | |
圆 | 两线切圆、中间圆、近似圆、辅助圆 | |
圆弧 | 两交线与圆交、线与圆交、点、两线及角度 | |
距离 | 点、线、圆、圆弧、椭圆之间任意组合 | |
角度 | 两线组合角度 | |
构造函数功有 | 已测出数据（注含基本元素与构造结果）任意结合来构造出图纸所求要求的结果 | |
几何公差 | 形状公差 | 直线度 、 真圆度、 轮廓度 |
姿态公差 | 直角度、 平行度、垂直度 | |
位置公差 | 位置度 、 同心度 | |
SPC编程测量功 | 有 | |
座标系变换 | 有 | |
公差批量设置 | 有 | |
数据统计分析 | 有 | |
五、验收方法
设备摆放到客户现场，恒温在（20±5℃）、2℃/8hrs的温度梯度之内，在视场内（注：边缘除外）用所带针规测量直径，所测重复精度≤0.001MM之内方可通过验收。
六、使用领域
广泛应用于O型圈密封件、精密机加件、铸件、精密五金件、手机玻璃及外壳、精密轴承、彩色滤光、光学元器件、大尺寸TFT-LCD面板、小尺寸TFT-LCD背光片背光板触摸屏、PCB、陶瓷基片等行业。
